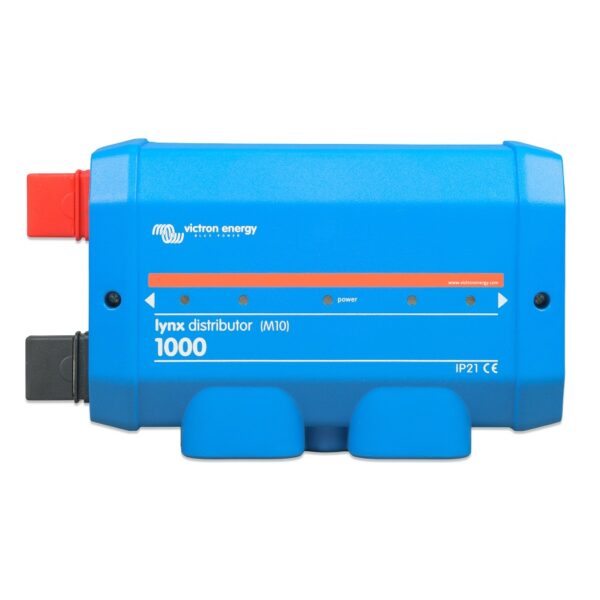

Victron Lynx Distributor 配電器 M10 / LYN060102010

產品說明

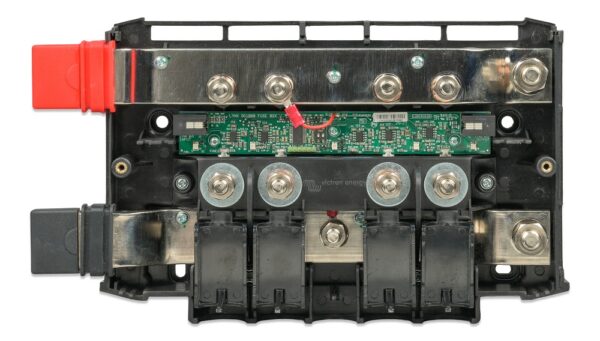

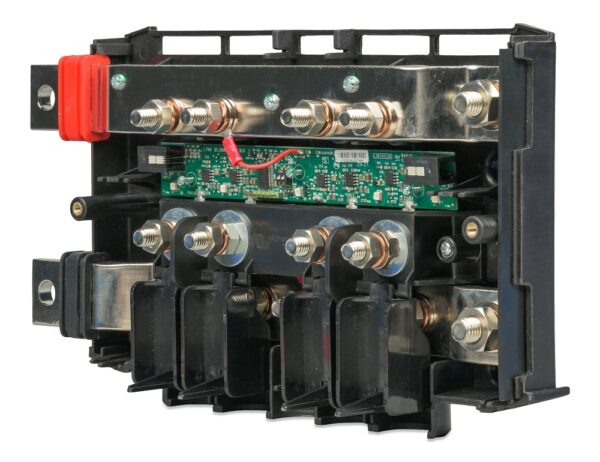

• Lynx Distributor內含正極與負極匯流排。正極匯流排具有四個有保險絲的連接點，並具備保險絲監測功能。負極匯流排具有四個連接點以及一個接地連接。它是Lynx配電系統的一部分，提供M8或M10匯流排兩種版本。請注意，M10指的是模組之間的匯流排連接接點，而保險絲與電纜連接則一律為M8。

• Lynx Distributor配備一個電源LED及四個保險絲狀態指示LED。

• 當連接至Lynx Smart BMS時，最多可有4個Lynx Distributor傳送保險絲狀態資訊至Lynx Smart BMS。此功能無法在連接至Lynx Shunt VE.Can時使用。

• Lynx Distributor隨附一條40公分的RJ10連接線。此連接線可為Lynx Distributor提供電源，並在連接至Lynx Smart BMS時用於傳輸數據。

• Lynx Distributor設計用於安裝MEGA保險絲，需另行購買。

• 如果Lynx Distributor連接至Lynx Smart BMS，則可透過VictronConnect App或GX設備進行監測與設定。

• Lynx 配電系統是一款模組化匯流排系統，整合了直流連接、配電、熔斷保護、電池監測和/或鋰電池管理。

• Lynx 配電系統包含以下元件：

  • Lynx Power In – 內含正極與負極匯流排，具備四個電池或直流設備連接點，提供 M8 或 M10 匯流排兩種版本。

  • Lynx Class-T Power In – 內含正極與負極匯流排，可安裝兩個 Class-T保險絲，並具備兩個電池或直流設備連接點，採用 M10 匯流排。

  • Lynx Distributor – 內含正極與負極匯流排，具備四個帶保險絲的電池或直流設備連接點，並具備保險絲熔斷監測功能，提供 M8 或 M10 匯流排兩種版本。

  • Lynx Shunt VE.Can – 內含正極匯流排（可安裝主系統保險絲）與負極匯流排（帶有電池監測分流器），並具備 VE.Can通訊功能，可透過 GX 設備進行監測與設定，提供 M8 或 M10 匯流排兩種版本。

  • Lynx Smart BMS – 與 Victron Energy Smart鋰電池搭配使用，內含由電池管理系統 (BMS) 控制的正極匯流排接觸器，以及帶有電池監測分流器的負極匯流排。支援藍芽通訊（可透過 VictronConnect App 進行監測與設定)

產品規格

• 型號：Lynx Distributor M10(LYN060102010)

電源

• 電壓範圍：9 – 60Vdc

• 系統電壓支援：12, 24 或 48V

• 反極性保護：有(RJ10連接線接口不具保護!)

• 額定電流：1000Adc 持續

• 耗電量：最高100mA (全部LED都亮時)

連接點

• 匯流排：M10

• 保險絲：M8

• 電源(由Lynx Shunt VE.Can或Lynx Smart BMS供應)和數據(數據僅可由Lynx Smart BMS接收)：40公分的RJ10連接線(隨附)

外觀/尺寸

• 外殼材質：ABS

• 外殼尺寸(h x w x d)：290 x 170 x 80 mm

• 重量：2.2 kg

• 匯流排材質：鍍錫銅

• 匯流排尺寸(h x w)：8 x 30mm

環境條件

• 工作溫度：-40至+60°C

• 儲存溫度：-40至+60°C

• 濕度：最高95%, 不凝結

• 防護等級：IP22
